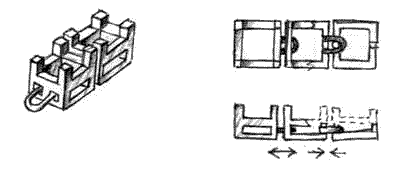

Congiunzione con mezzo anello per castoni e griffes.
Questa unione è più vincolata del (dis. 2 B) precedente, dato che il mezzo anello ad "U" è saldato per le punte su di una parte da unire, mentre l'altra parte curva gira intorno al piantone-perno dell'altro pezzo. li movimento è ottenuto dallo spazio del gioco attorno al perno, il quale fa da fermo al mezzo anello. Più è ridotto questo spazio, più il tutto risulterà rigido. |
|||||||||||||||

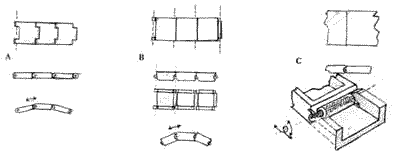

Congiunzione ad incastro con cerniere
Consiste nell'unire due parti che s'incastrano in modo diritto (dis. A), la cui parteterminale monta una cannacerniera che, attraversata da un perno, la vincola permettendole il movimento in una sola direzione. La bellezza di questa cerniera è la sua precisione meccanica (dis. A) unita alla possibilità di non vederla, perché situata al di sotto del volume esterno (dis. B). In alcuni oggetti, come piccole scatole, trousses da sera, portafoto, |
|||||||||||||||
orologi, braccialetti che si desidera tenere aperti nell'utilizzo, all'interno della cerniera viene inserita una molla invisibile che manterrà l'apertura dell'oggetto (dis. C).
|
|||||||||||||||
Congiunzione con traversino impernato
Si usa di solito per unire dei castoni. lì castone ha due fori passanti (dis. A) per lato ed un taglio nella direzione opposta, dove sarà alloggiato il traversino (dis. B), che sarà bloccato dal perno il quale attraverserà il castone ed il traversino (dis. C). Tale congiunzione, pur dando un buon movimento in un direzione, mantiene una certa |
|||||||||||||||
rigidità se le sedi di assestatura dei traversini sono molto precise. Può capitare che i traversini si pieghino se troppo fini (i bracciali sono soggetti ad urti e trazioni notevoli).
|
|||||||||||||||
Congiunzione ornocinetica
È l'unione di due parti che si tengono ferme incernierandole ai diametri opposti di un elemento sferico (dis. A), ottenendo un movimento orizzontale e uno verticale contrapposti. Questa congiunzione è molto funzionale, ma non sempre utilizzabile data la sua tecnica di funzionamento. |
|||||||||||||||
